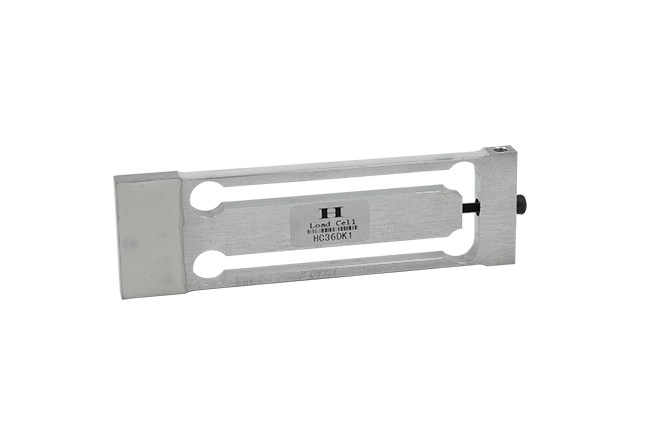

量程：30g，60g，150g，200g
總誤差低于輸出靈敏度的0.006%
適用于電子天平，高精度秤，以及各種高精度的電子稱重設備
特征：
常溫下，分度值可高達60,000
角差修正
單點式臺面
IP66防護
| SPECIFICATIONS 技術參數 | |||
| Full Scale Output 靈敏度輸出 | 1.0±20%mV/V | Recommended Excitation 使用電壓 | 10V(15V Maximnm) |
| Zerc Balance 零點輸出 | ±0.04mV/V | Reference Max.Platform Size 大秤臺尺寸 | 200*200mm |
| Non-linearity 非線性 | <±0.017% | Insulation Resistance 緣阻抗 | >2[50V DC]GΩ |
| Repeatability 重復性 | <±0.017% | Nominal Temperature Range 工作溫度 | -10℃to40℃/14℉to104℉ |
| Hysteresis Error 滯后 | <±0.017% | Safe Overload 安全過載 | 150% of full scale |
| Creep in 30 min 30分鐘蠕變 | <±0.012% <±0.02% | Breaking Overload 極限過載 | 200% of full scale |
| Input Resistance 輸入電阻 | 405Ω±10 | IP Rating 防護等級 | IP66 |
| Outnput Resistance 輸出電阻 | 350Ω±3 | Cable Color Code 顏色碼 | Exc(輸入)+:Red(紅);Exc(輸入) -Black(黑);Sig(輸出)+Green(綠); Sig(輸出)-:Whit白 Shield Bare(屏蔽) |
| Element Materia 材質 | Aluminum 鋁合金 | ||

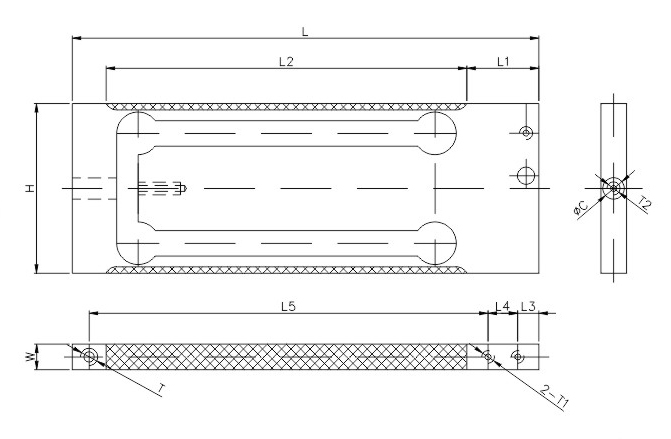

| DIMENSIONS 尺寸 | ||||||||||||
RATE CAPACITY 量程 | C | L | L1 | L2 | L3 | L4 | L5 | W | H | T | T1 | T2 |
| kg/mm 0.1....0.5 | 5 | 110 | 17 | 85 | 5 | 7 | 94 | 6 | 33 | M4深10 | M3深10 | M3深10 |
| lb/inches(conversion of above dimensions 由以上尺寸轉換) | ||||||||||||
| 0.22...1.10 | 0.2 | 4.33 | 0.67 | 3.35 | 0.2 | 0.28 | 3.7 | 0.24 | 1.3 | M4 DP 0.39 | M3 DP 0.39 | M3 DP 0.39 |
